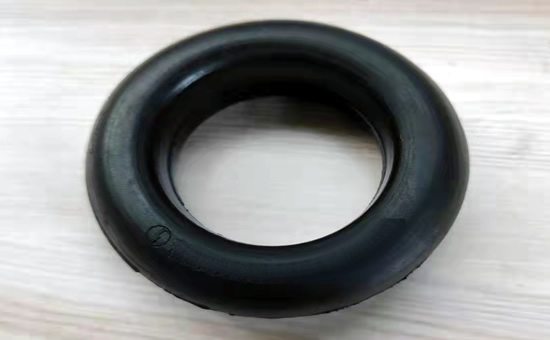

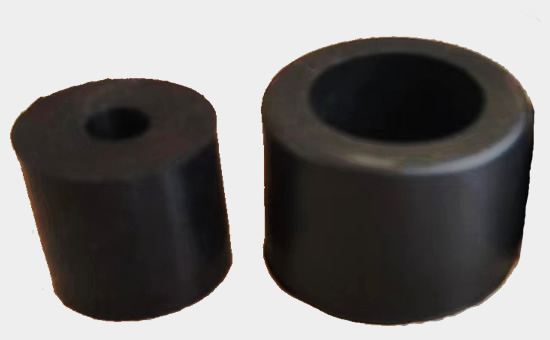

橡膠穿線圈和橡膠穿線護套是橡膠制品中的兩種常見產品：橡膠穿線圈也稱橡膠穿線環，是一種圓環狀的橡膠密封件，中空圓環部位用于套接和密封電線或電纜；橡膠穿線圈內徑配合好電線外徑，可防水并起到保護和絕緣作用。橡膠穿線護套是一種套裝在電線或電纜外圍，用以保護和絕緣的橡膠制品；橡膠穿線護套一般呈圓管狀，有一定的長度和壁厚。在生產橡膠穿線圈和橡膠穿線護套時加入部分輪胎再生膠降低成本，但是在輪胎再生膠生產橡膠穿線圈時，需要注意以下幾個事項：
1、再生材料質量：由于再生材料的來源和質量參差不齊，在選擇原材料供應商時需要進行嚴格篩選，并對進貨的原材料進行檢測和分析。
2、配方設計：根據產品性能要求以及使用環境等因素，合理設計配方。同時也要針對不同型號規格的橡膠穿線圈適當調整成分比例，保證其機械強度、耐腐蝕性和氧化安定性等方面表現良好。
3、生產工藝控制：在加工過程中應嚴格控制溫度、時間、壓力等參數，確保產品品質穩定可靠。
4、質量監控: 對每批次所生產的密封件進行全面測試并記錄相關數據，包括外觀缺陷檢查、物理性能測試（如硬度、拉伸強度和抗撕裂強度）、化學特征評估（如水解穩定性）等指標，確保產品符合標準要求.
5、安全防護: 在操作過程中要注意安全防護，如戴手套、護目鏡等，避免材料飛濺造成傷害。
制造HYZSJ橡膠穿線圈的過程中需要注意原材料質量、配方設計和生產工藝控制等多個環節，以確保產品質量穩定可靠；如果是出口歐盟國家產品還需要符合相關標準要求。
輪胎再生膠生產橡膠穿線圈或護套配方29E3Y5y：

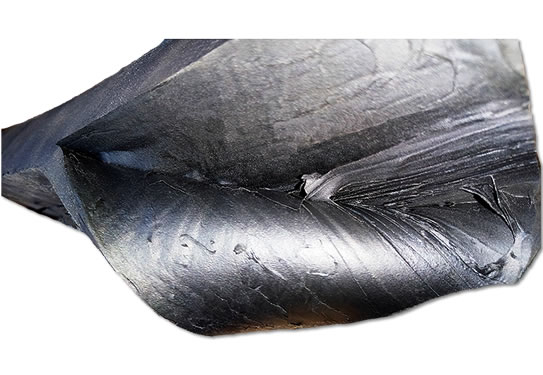

密煉機加料：丁苯橡膠5kg，胎頂超細輪胎再生膠35kg，N330炭黑3.5kg，輕質碳酸鈣15kg，石蠟0.2kg，硬脂酸0.4kg，聚乙二醇0.6kg，4010防老劑0.25kg；古馬隆1kg
開煉機加料：氧化鋅0.7kg（也可密煉末段加入）CZ促進劑0.18kg，DM促進劑0.18kg，TMTD促進劑0.04kg，硫磺0.4kg
密煉機加料后注意控制溫度，最好80℃左右密煉；硫化溫度145℃，硫化時間根據產品型號尺寸調整。
輪胎再生膠生產橡膠穿線圈相比于使用天然橡膠、合成橡膠具有以下幾個優勢：
1、環保：利用廢舊輪胎等回收原料加工而成的再生橡膠可以有效降低資源消耗和環境污染。
2、成本更低：采用輪胎再生橡膠材料可以在保證質量的前提下較大程度上降低成本，提高經濟效益。
3、質量穩定性好: 通過現代化設備進行精細處理后的輪胎再生橡膠質量穩定、性能可靠，并且在適當條件下其機械強度、耐腐蝕性和氧化安定性等方面表現良好。
4、可塑性更好: 輪胎再生膠經過多道破碎、篩選、脫硫等方法處理之后具有一定的可塑性，無需和原膠一樣塑煉，節省工電費。
在實際應用中，胎面再生膠制造橡膠穿線圈在成本、環保性和質量穩定等方面具有一定的優勢，在普通橡膠制品領域內使用范圍廣泛。
獨家原創文章【商業授權】無書面授權禁止任何形式轉載，摘抄、節選。關注鴻運橡膠：學習再生橡膠生產橡膠制品的工藝配方和原料的技術，幫您降低成本增加利潤。
